Системы видеонаблюдения. Проектирование, монтаж и обслуживание

Cистема телевизионного наблюдения (видеонаблюдение) дополняет систему охранной и пожарной сигнализации и систему контроля и управления доступом. Предназначена для «живого» наблюдения за коридорами здания, лифтовыми холлами, вестибюлем, помещением охраны, прилегающей к зданию территорией и крышей сотрудниками охраны. А так же для круглосуточной записи, с возможностью просмотра видеоархива.

Наша организация имеет большой опыт по направлению: проектирование, монтаж и обслуживание систем видеонаблюдения. Используем как аналоговые так и IP камеры, как регистраторы так и компьютерные системы. Тип и характеристики камер выбираются в зависимости от Технического задания при разработке проекта системы видеонаблюдения.

Пример размещения и состава элементов системы видеонаблюдения

В качестве основной аппаратуры для просмотра и записи видеосигнала принят видеорегистратор, рассчитанный на 16 камер с возможностью воспроизведения до 25 кадров на экран и скоростью записи до 400 кадров в секунду.

Видеорегистраторы основной системы установлены в напольном шкафу 19 ”, в помещении охраны на первом этаже.

Видеорегистраторы имеют возможность подключения к ЛВС для удаленного управления.

Для отображения видеосигнала, после обработки видеорегистратором, для системы приняты три ЖК монитора с максимальным разрешением 1680x1050, яркостью 300 кд/м², Контрастностью 8000:1 и частотой обновления экрана до 75 Гц.

В качестве объектового оборудования для наблюдения за прилегающей к зданию территорией и крышей приняты цветные телекамеры с разрешающей способностью 470 телевизионных линий (ТВЛ) и чувствительностью 0,1 Лк, установленные в термокожухи, с пыле/влаго защищенностью 55 ( IP 55) и поворотная среднескоростная погодозащищенная купольная цветная телекамера с разрешающей способностью 480 телевизионных линий (ТВЛ) и чувствительностью 0,01 Лк.

В качестве объектового оборудования для наблюдения за коридорами здания, лифтовыми холлами, вестибюлем, помещением охраны приняты черно-белые купольные телекамеры с разрешающей способностью 470 телевизионных линий (ТВЛ) и чувствительностью 0,1 Лк.

Крепление термокожухов выполнено при помощи штатных кронштейнов.

С двумя установленными жесткими дисками, в каждый видеорегистратор, время хранения видеоархива не менее одного месяца.

Электропитание автоматической установки СТН предусматрено от двух независимых источников электроснабжения:

  • основной ввод ~ 220 В. 50 Гц от отдельного автомата существующего щита электропитания
  • резервный ввод - 12 В - от встроенных аккумуляторных батареи

Система резервного питания обеспечивает работоспособность основной системы не менее 7 ч.

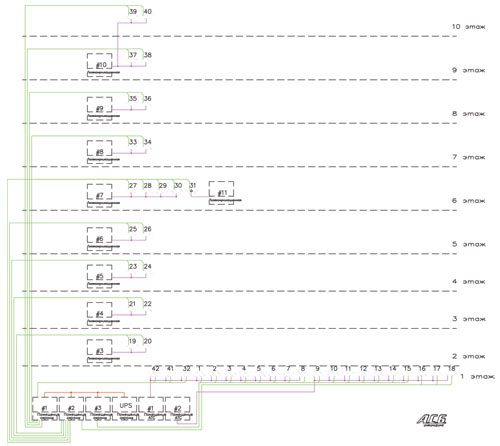

Структурная схема системы видеонаблюдения

Структурная схема системы видеонаблюдения
